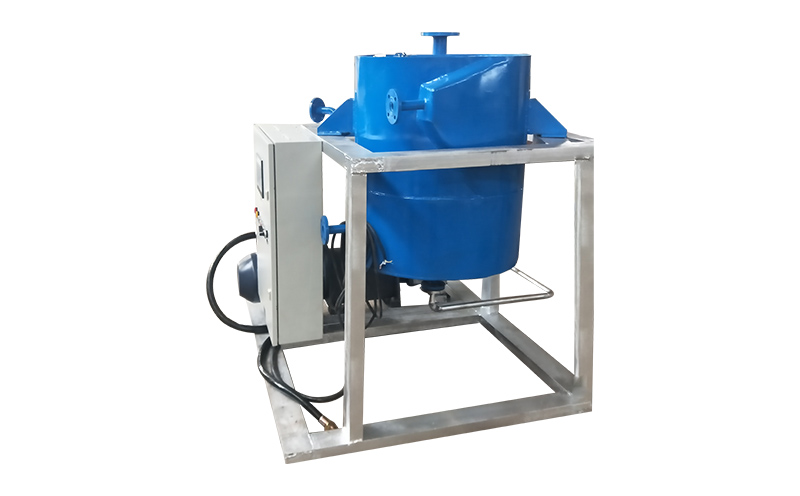

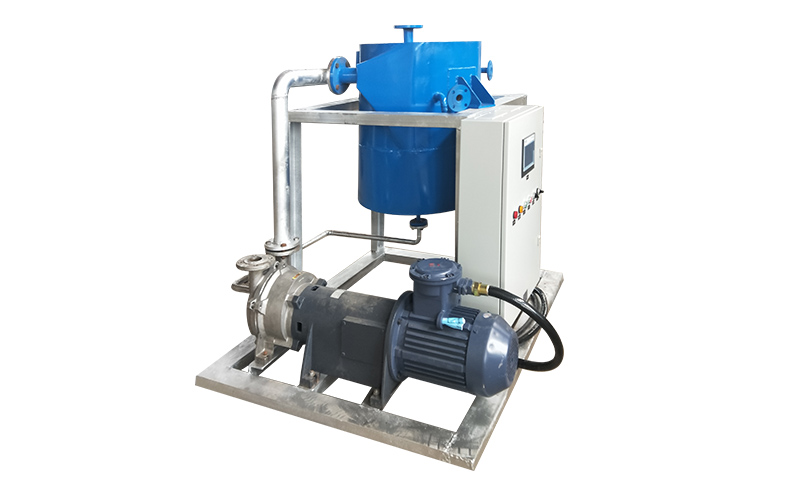

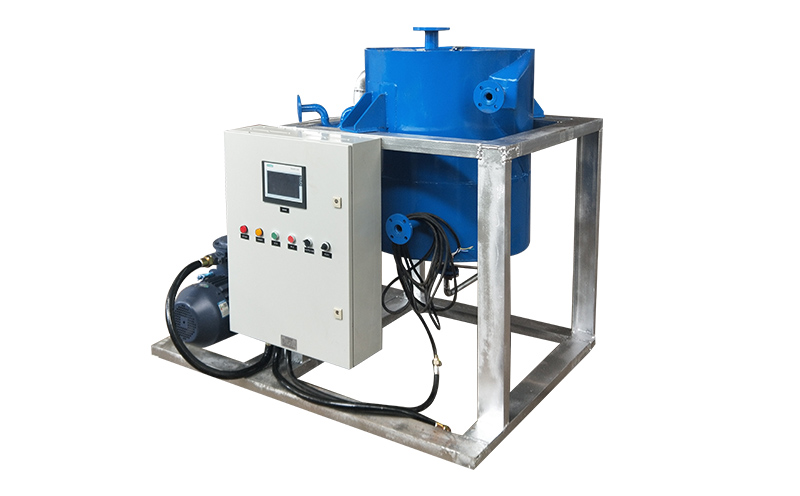

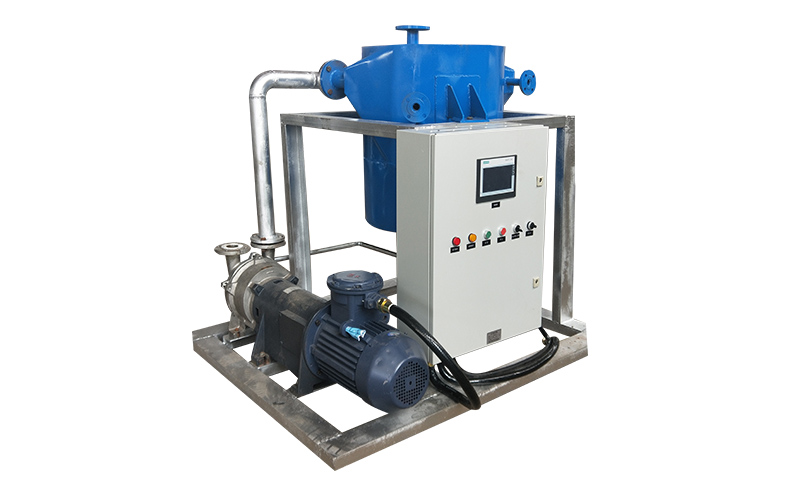

液環真空泵

• 產品介紹

• 液環真空泵簡介

有機溶劑回收真空系統是以一臺或二臺水環真空泵作為真空獲得設備，以冷凝分離器作為分離儲存設備的成套系統。真空泵的工作液采用其他液體，例如油、甲苯、醋酸及酒精等，代替傳統水環式真空泵的水工作液，再與冷凝分離器連接，就形成了液環真空泵站系統。

液環真空泵應用領域

該系統可廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、電器、煤礦、造礦、化肥等行業的負壓場景。

液環真空泵工作原理

以酒精工作液為例：真空泵轉動，產生負壓，將車間的含有酒精的VOCs氣體抽入真空罐緩存，經真空泵進入冷凝分離器。同時冷媒進入冷凝分離器與來自車間的含有酒精的VOCs氣體換熱。冷凝分離器下方為接收容器，事先裝有酒精溶液。含有酒精的VOCs氣體進入冷凝分離器后，與冷媒經過換熱，冷凝至接收器中，不凝氣體經上方排氣孔排出。隨著酒精冷凝液越來越多，酒精會通過冷凝分離器上方的溢流口溢流收集。

液環真空泵系統特點

冷凝分離器上的溫度與冷媒入口開關聯動，溫度越低，VOCs的飽和蒸氣壓就越低，產生的VOCs氣體就越少，堪稱VOCs氣體前端治理神器；真空罐內壓力與真空泵電機聯動，當對罐內真空度要求不高時，僅需低轉速即可滿足要求，同時可使真空罐內的真空度維持在一定范圍內，節能降耗；設置氣蝕保護管，有效保護電機，防止發生氣蝕。

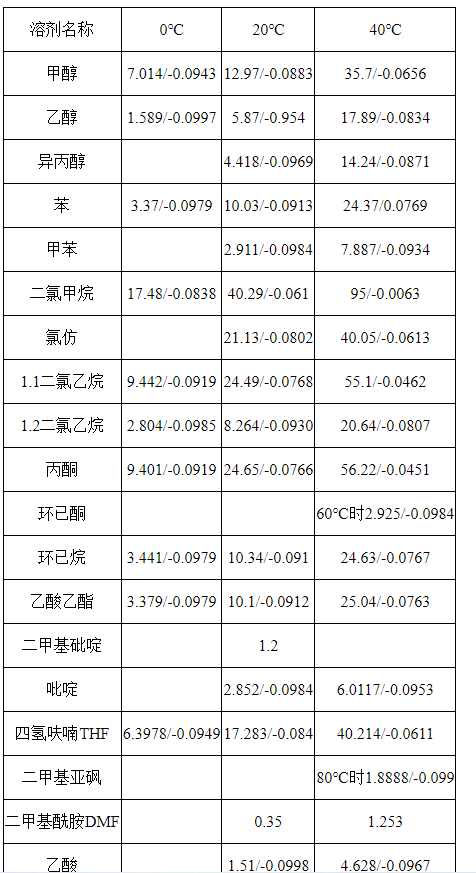

常用溶劑0~40℃的蒸氣壓KPa/極限真空度MPa

液環真空泵優點

1、系統無廢水產生：可根據客戶VOCs氣體含量跟換工作液，代替傳統的水工作液，不產生廢水，同時可收集VOCs氣體中的有機溶劑；

2、溶劑回收率高：采用不同工作液代替傳統的水工作液，VOCs氣體中的有機溶劑回收率高達95%以上。

3、前端治理VOCs氣體排放量少：VOCs氣體中的有機溶劑大部分被回收，該設備是VOCs氣體前端治理提升效率的設備；

4、節能降耗：冷凝分離器溫度與冷媒進口閥門聯動，真空罐真空度與真空泵電機聯動。
